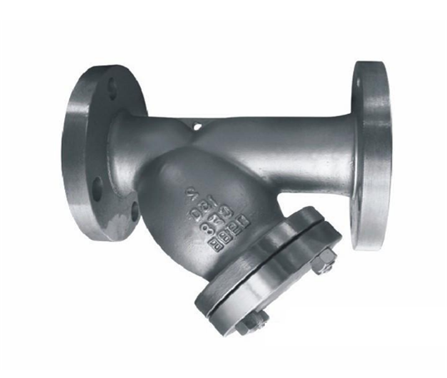

美標Y型過濾器

美標Y型過濾器,GL41H-150LB美標Y型過濾器?是按API16D/ANSIB16.34設計制造標準生產的一款過濾器產品，屬于美標閥門系列。

詳細介紹

一、美標Y型過濾器產品概述：

美標Y型過濾器,GL41H-150LB美標Y型過濾器是按API16D/ANSIB16.34設計制造標準生產的一款過濾器產品，屬于美標閥門系列，是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用，其連接法蘭標準按ANSIB16.5；檢驗和試壓標準API598；結構長度標準遵循ANSIB16.10標準，材料標準按ANSI/ASTM執行。

我廠生產的美標Y型過濾器可根據客戶不同需要設置過濾網目數，一般通水網為 10~20 目，通氣網為 40~100 目，通油網為 100~160 目，過濾網材質均為不銹鋼(特殊情況可按用戶要求制作過濾網)。

二、美標Y型過濾器主要零件部件材料表：

序號	零件名稱	材料名稱
序號	零件名稱	GL41H-C	GL41H-P	GL41H-R	GL41H-RL
1	閥體	A105	F304	F316	F316L
2	閥蓋	A105	F304	F316	F316L
3	濾網	SS304	SS304	SS316	SS316L
4	螺栓	A193-B7	A193-B8
5	螺母	A194-2H	A194-8
6	墊片	PTFE、柔性石墨+SS304
7	排污污塞	A105	SS304	SS316	SS316L

三、美標Y型過濾器主要執行標準表：

設計制造標準	API16D/ANSIB16.34
結構長度標準	ANSIB16.10
連接法蘭標準	ANSIB16.5
檢驗和試壓標準	API598
材料標準	ANSI/ASTM

四、美標Y型過濾器主要外型尺寸表：

壓力等級 CLASS	公稱通徑 SIZE(in)	尺寸
壓力等級 CLASS	公稱通徑 SIZE(in)	L	d	D	D1	D2	b	f	Z-Φd	H
150LB	1/2"	130	13	89	60.5	35	12	1.6	4-Φ15	69
	3/4"	150	19	98	70.0	43	12		4-Φ15	72
	1"	160	25	108	79.5	51	12		4-Φ15	78
	11/4"	180	32	117	89.0	64	13		4-Φ15	95
	11/2"	200	38	127	98.5	73	15		4-Φ15	105
	2"	203	51	152	120.5	92	16		4-Φ19	188
	21/2"	216	64	178	139.5	105	18		4-Φ19	205
	3"	241	76	190	152.5	127	19		4-Φ19	218
	4"	292	102	229	190.5	157	24		8-Φ19	255
	5"	342	127	254	216.0	186	24		8-Φ22	290
	6"	406	152	279	241.5	216	26		8-Φ22	335
	8"	495	203	343	298.5	270	29		8-Φ22	420
	10"	622	254	406	362.0	324	31		12-Φ25	495
	12"	698	305	483	432.0	381	32		12-Φ25	550
	14"	787	337	533	476.0	413	35		12-Φ25	610
	16"	914	387	597	540.0	470	37		16-Φ29	675
	18"	978	438	635	578.0	533	40		16-Φ32	750
	20"	1016	489	699	635.0	584	43		20-Φ32	805
