PZ41H排渣閘閥
PZ41H排渣閘閥,排渣閥不一樣，耐磨性要好。另外結構上也不一樣，不能存渣，一般在出口底部設有排渣溝，利于排渣。
詳細介紹
一、PZ41H手動排渣閘閥產品描述
PZ41H手動排渣閘閥是眾野閥門主打產品，法蘭連接，手動排渣閘閥過流部件材質跟普通閘閥不一樣，耐磨性要好。另外結構上也不一樣，不能存渣，一般在出口底部設有排渣溝，利于排渣。法蘭排渣閘閥采用明桿楔式剛性單閘板，閥座密封面材料為硬質合金（碳鋼+鈷鉻鎢），適用于電廠、冶金和水泥等行業的煤粉、灰渣等物料的輸送管線，起到截止和通流的作用。
PZ41H手動排渣閘閥產品特點：
1、不銹鋼閘板可防止腐蝕引起的密封泄漏。
2、整體的不銹鋼材質，可防止腐蝕的破壞。
3、三角形的支架節省原料，保證需要的力學性強。
4、不銹鋼閥桿經久耐用，雙頭螺使益的啟閉更為迅速。
5、科學的上密封填料設計，使上密封安全有效，經久耐用。
6、閥體上的導向塊使閘板正確運動．擠壓塊保證閘板有效密封。
7、短結構長度，可節省原料，安裝空間，也有效支持管道強度。
8、可提升的閘板密封面，可刮除密封面上的粘著物，自動清除雜物。
二、PZ41H手動排渣閘閥主要零件的材料說明：
閥 體 | WCB | |
閥 蓋 | WCB | |
支 架 | WCB | |
閘 板 | WCB+耐磨合金 | WCB+陶瓷 |
閥 桿 | 2Cr13 | |
閥 座 | WCB+耐磨合金 | WCB+陶瓷 |
密封環 | 增強柔性石墨 | |
填 料 | 增強柔性石墨 | |
閥桿螺母 | ZCuA110Fe3 | |

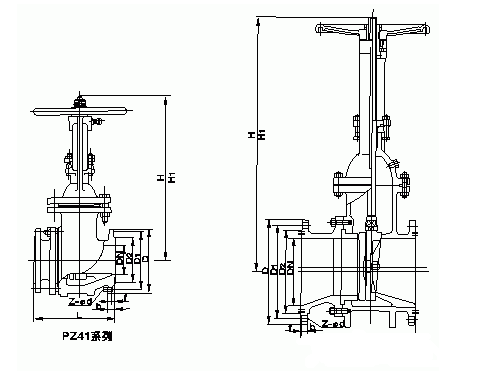

三、PZ41H手動排渣閘閥安裝尺寸及重量：
GB 1.6Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
Wt | 60 | 78 | 96 | 158 | 222 | 289 | 365 | 558 | 850 | 1164 | 1482 |
★ | - | - | - | - | - | - | - | 750 | 1000 | 1200 | 1800 |
GB 2.5Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 280 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 |
H | 335 | 510 | 685 | 790 | 885 | 1015 | 1190 | 1350 | 1460 | 1620 | 1800 |
D0 | 250 | 280 | 300 | 300 | 350 | 400 | 450 | 500 | 500 | 550 | 550 |
Wt | 99 | 118 | 147 | 204 | 273 | 373 | 478 | 680 | 1008 | 1344 | 1827 |
★ | - | - | - | - | - | - | - | 900 | 1200 | 1800 | 2500 |
GB 4.0Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
Wt | 98 | 126 | 156 | 228 | 298 | 372 | 450 | 530 | 610 | 690 | 772 |
★ | - | - | - | - | - | - | - | 1200 | 1800 | 2500 | 2500 |
GB 6.4Mpa | |||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 250 | 310 | 350 | 450 | 550 | 650 | 750 | 850 | 950 | 1050 | 1150 |
H | 340 | 508 | 680 | 800 | 875 | 1010 | 1180 | 1230 | 1280 | 1415 | 1560 |
D0 | 250 | 300 | 300 | 400 | 500 | 500 | 550 | 600 | 600 | 700 | 750 |
Wt | 142 | 168 | 210 | 270 | 367 | 450 | 532 | 548 | 615 | 695 | 778 |
★ | - | - | - | - | - | - | - | 1800 | 2500 | 5000 | 5000 |
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：閘閥、水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器、汽水分離器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。電話 15900998614
