當前位置: 網站首頁 > 產品展示 > 截止閥 > Y型截止閥

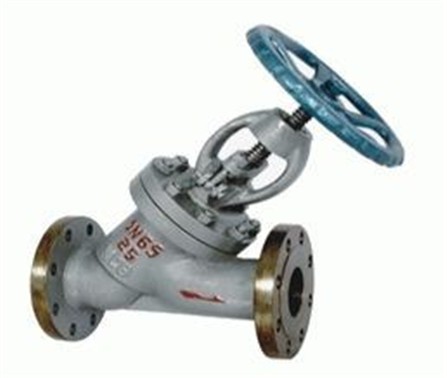

Y型截止閥

J45Y型Y型截止閥也是一種截止閥，在管道上進行對介質切斷，但是不能用于節流，Y型截止閥對介質啟閉作用，Y型截止閥結構是成Y型45°角，有三種閥蓋設計形式。

詳細介紹

一、Y型截止閥產品描述

J45H型Y型截止閥也是一種截止閥，在管道上進行對介質切斷，但是不能用于節流，Y型截止閥對介質啟閉作用，Y型截止閥結構是成Y型45°角，有三種閥蓋設計形式。第一種是螺栓連接閥蓋(BB)，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接閥蓋(WB)，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。第三種是壓力自緊式閥蓋(PS)，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。

二、Y型截止閥標準規范
設計制造標準：ASME B16.34，JB/T3595，E101
結構長度標準：GB/T 12221-2005
承插焊端：ASME B16.11
對接焊端：ASME B16.25
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：JB/T3595

三、Y型截止閥零件材料

序號	零件名稱	材料
1	閥體	25+Stellite 21,F22+Stellite 21
2	閥瓣	25+Stellite 6,F22+Stellite 6
3	閥桿	1Cr13,25Cr2Mo1V,17-4PH
4	填料箱	25,F22
5	閥蓋	25,F22
6	閥桿螺母	QAL9-4,D2
7	壓板	1Cr13,F22
8	填料	進口GARLOCK夾不銹鋼絲編織柔性石墨
9	填料墊	1Cr13
10	密封墊	夾316絲高柔型石墨

四、Y型截止閥主要尺寸及重量

圖片關鍵詞

口徑	Class 1690					Class 2680
口徑	L	D	W	H	Wt(kg)	L	D	W	H	Wt(kg)
1/2〃	152	60	216	298	13	152	60	216	298	13
3/4〃	152	60	216	298	13	152	60	216	298	13
1〃	152	60	216	298	13	152	60	216	298	13
1-1/4〃	170	81	216	326	15.8	170	81	216	326	15.8
1-1/2〃	170	81	216	326	15.8	170	81	216	326	15.8
2〃	272	102	363	427	37.8	272	102	363	427	37.8
2-1/2〃	325	122	406	474	63	325	122	406	474	63
3〃	325	122	406	474	63	325	122	406	474	63
4〃	325	122	406	474	63	325	122	406	474	63

分享到：

點擊次數：更新時間：2020-06-13 08:59:05 【打印此頁】【關閉】

上一條：J65Y焊接Y型截止閥
下一條：沒有了
