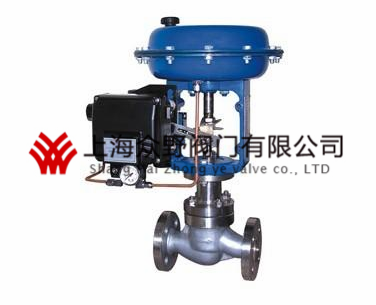

ZJHM氣動套筒調節閥
上海眾野閥門有限公司在生ZJHM氣動套筒調節閥中有著精湛的技術與先進的設備，選型請?zhí)峁㈱JHM氣動套筒調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZJHM氣動套筒調節閥產品描述
ZJHM氣動套筒型調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動薄膜機構或電動執行機構等。ZJHM氣動套筒型調節閥廣泛用，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等。公司具有雄厚技術實力和豐富的閥門制造經驗,擁有一支追求卓越,不斷創新的優秀團隊,專心致力于工業閥門的研發與制造。
二、ZJHM氣動套筒調節閥執行機構
|
型 號 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
ZHA-56 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
1600 |
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
|
彈簧范圍KPa |
20∼100(標準):40∼200;80∼240; 20∼60; 60∼100 |
||||
|
操作方式 |
普通型,帶手動手輪操作型(側裝式,頂裝式) |
||||
三、ZJHM氣動套筒調節閥定位器
電氣閥門定位器是工業自動化中氣動執行器的主要配套儀表,可用來提高閥門位置的線性度,克服閥桿的磨擦力和消除調節閥不平衡力的影響等,從而保證閥門位置按調節儀表傳來的0~10mA DC或4-20mA的電流信號成比例關系,實現正確定位.(有多種型號規格可選配)
本公司電-氣閥門定位器配用型(HEP-15隔爆型,HEP-17本安型).也可按不同需求配用(ZPD2000系列,EP3000系列,EP4000系列,YT1000系列,YT2000系列,SIPART PS2西門子系列及智能定位器系列產品)
三、ZJHM氣動套筒調節閥性能指標
|
項目 |
指標值 |
項目 |
指標值 |
||||
|
基本誤差% |
不帶定位器 |
±5.0 |
始 |
氣關 |
不帶定位器 |
始點 |
±5.0 |
|
帶定位器 |
±1.0 |
終點 |
±2.5 |
||||
|
回差% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
||
|
終點 |
±1.0 |
||||||
|
帶定位器 |
≤1.0 |
氣開 |
不帶定位器 |
始點 |
±2.5 |
||
|
終點 |
±5.0 |
||||||
|
死區% |
不帶定位器 |
≤3.0 |
帶定位器 |
始點 |
±1.0 |
||
|
終點 |
±1.0 |
||||||
|
帶定位器 |
≤0.4 |
允許泄漏量L/h |
1×10-3×閥額定容量 |
||||
|
額定行程偏差% |
±2.5 |
||||||
注:本產品執行GB/T4213-92國家標準.
四、ZJHM氣動套筒調節閥允許壓差
|
開關 |
執行 |
彈簧 |
氣源 |
需 |
公稱通徑(閥座直徑)mm |
|||||||||
|
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||
|
氣 |
ZHA-22 |
20∼100 |
0.14 |
- |
3.00 |
|
|
|
|
|
|
|
|
|
|
ZHA-23 |
20∼100 |
0.14 |
- |
|
2.25 |
1.95 |
|
|
|
|
|
|
|
|
|
ZHA-34 |
20∼100 |
0.14 |
- |
|
|
|
2.36 |
2.04 |
1.67 |
|
|
|
|
|
|
ZHA-45 |
20∼100 |
0.14 |
- |
|
|
|
|
|
|
1.41 |
1.14 |
|
|
|
|
氣 |
ZHA-22 |
20∼100 |
0.14 |
- |
|
1.5 |
|
|
|
|
|
|
|
|
|
ZHA-23 |
20∼100 |
0.14 |
- |
|
|
1.13 |
0.98 |
|
|
|
|
|
|
|
|
ZHA-34 |
20∼100 |
0.14 |
- |
|
|
|
1.18 |
1.02 |
0.84 |
|
|
|
|
|
|
ZHA-45 |
20∼100 |
0.14 |
- |
|
|
|
|
|
|
0.71 |
0.57 |
|
|
|
注:1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系.
五、ZJHM氣動套筒調節閥主要零件材料
|
材料代號 |
C(WCB) |
P(304) |
R(316) |
|
|
主要
零件 |
閥體,閥蓋 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(304) |
|
閥芯,閥座 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni9Ti(304)或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti或司鈦萊合金堆焊 |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯,柔性石墨,不銹鋼波紋管 |
|||
|
墊片 |
增強聚四氟乙烯 ,不銹鋼墊片,金屬石墨纏繞墊片 |
|||
|
上下膜蓋 |
A3鋼板沖壓 |
|||
|
波紡膜片 |
丁晴橡膠夾增強滌淪織物 |
|||
|
彈簧 |
60Si2Mn |
|||
|
推桿,襯套 |
2Cr13 |
|||
|
軸套 |
聚氨酯(用于反作用) |
|||
|
適用
工況 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ |
|
|
高溫型 |
-30∼+450℃ |
-40∼+550℃ |
-40∼+550℃ |
|
|
低溫型 |
|
-40∼-60℃, -60∼-100℃ |
||
六、ZJHM氣動套筒調節閥主要技術參數
|
公稱通徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量 |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||
|
執行器型號 |
ZHA/B-22 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
||||||||
|
薄膜有效面積Ae(cm2) |
350 |
350 |
350 |
560 |
900 |
1600 |
||||||||
|
氣源壓力Ps(MPa) |
0.14∼0.4 |
|||||||||||||
|
信號范圍Pr(KPa) |
20∼100,40∼200,80∼240 段幅:20∼60,60∼100 |
|||||||||||||
|
電信號 |
4∼20mA DC或0∼10mA DC |
|||||||||||||
|
作用模式 |
氣開式(K)型,氣關式(B)型 |
|||||||||||||
|
流量特性 |
直線,等百分比,快開性 |
|||||||||||||
|
允許泄漏量(L/h) |
硬密封:1×10-3×閥額定容量 |
|||||||||||||
|
固有可調比R |
50:1 |
|||||||||||||
|
氣源接頭 |
M16×1.5 |
|||||||||||||
|
公稱壓力PN(MPa) |
1.6 2.5 4.0 6.4 |
|||||||||||||
七、ZJHM氣動套筒調節閥主要外形尺寸
|
公通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
205 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
670 |
735 |
|
|
PN4.0MPa |
194 |
200 |
210 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
615 |
685 |
750 |
||
|
PN6.4MPa |
205 |
210 |
220 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
700 |
765 |
||
|
H1(mm) |
PN1.6MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
108 |
123 |
140 |
168 |
203 |
230 |
|
|
H1(mm) |
PN4.0MPa |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
115 |
135 |
150 |
188 |
223 |
255 |
|
|
H1(mm) |
PN6.4MPa |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
125 |
148 |
170 |
203 |
235 |
265 |
|
|
H(mm)≈ |
常溫型 |
398 |
410 |
454 |
457 |
460 |
610 |
622 |
640 |
846 |
870 |
890 |
1203 |
1234 |
|
|
高溫型 |
548 |
560 |
604 |
520 |
627 |
790 |
807 |
850 |
1096 |
1130 |
1150 |
1523 |
1554 |
||
|
低溫型 |
-100℃ |
H2 |
500 |
600 |
700 |
|
|
||||||||
|
H≈ |
926 |
935 |
974 |
1082 |
1090 |
1240 |
1252 |
1275 |
1596 |
1620 |
1640 |
|
|
||
|
ΦA(mm) |
285 |
360 |
470 |
620 |
|||||||||||
